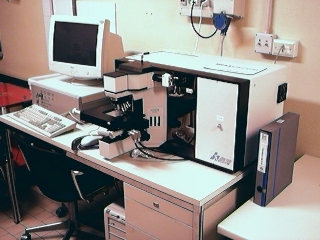

Microscopio Raman LABRAM      MRAMAN



Ditta Produttrice : Jobin-Yvon

Configurazione Strumentale

Data di installazione : 2002

Dismesso nel 2022 e sostituito da LabRAM HR Evolution Laser He-Ne con riga di eccitazione a 632.81 nm, Potenza max 20 mw Laser stato solido con riga di eccitazione a 532 nm, Potenza max 60 mw Reticoli di diffrazione da 1800 g/mm e 600 g/mm Pinhole confocale regolabile da 0 a 1500 um Microscopio Olympus BX 40 con Obiettivi 10x 50X 100X Tavolino portacampioni motorizzato XY per acquisizione mappe e profili CCD Detector raffreddato Peltier da 1024 x 256 x 16 Telecamera a Colori per microscopio Ottica 90 gradi(focale di 40 mm) per analisi di liquidi e campioni massivi Sonda di scansione esterna accoppiata con fibre Ottiche (Lunghezza Max 10 mt)

---

Descrizione della tecnica

La spettrofotometria Raman utilizza come sorgente eccitatrice la radiazione monocromatica di un laser continuo nel visibile. La radiazione diffusa da un composto contiene il suo spettro di vibrazione. Le informazioni di carattere strutturale sono analoghe a quelle ottenibili con la spettrofotometria infrarossa; Raman ed infrarosso sono infatti metodi complementari.

---

Applicazioni generali

Possono essere analizzati campioni allo stato solido o liquido. Diversamente che in infrarosso, l'acqua è trasparente alla radiazione eccitatrice e le soluzioni acquose si prestano molto bene all'analisi. In caso di assorbimento elettronico la diffusione è severamente preclusa.

---

Applicazioni tecnologiche e industriali

Industria ceramica

Industria biomedicale

Industria dei materiali

Industria dei polimeri

Attività legate al restauro e ai beni culturali in genere

---

Tecniche disponibili

• Mappe Raman di superfici

---
