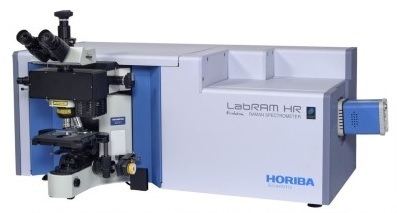

Microscopio Raman LabRAM HR Evolution      labram



Ditta Produttrice : Horiba

Configurazione Strumentale

Data di installazione : 2022

Sorgente stato solido con riga di eccitazione a 473 nm, Potenza max 25 mw Sorgente Laser Nd-Yag con riga di eccitazione a 532 nm, Potenza max 100 mw Sorgente Laser He-Ne con riga di eccitazione a 632.81 nm, Potenza max 21 mw Sorgente Laser stato solido con riga di eccitazione a 785 nm, Potenza max 100 mw Reticoli di diffrazione da 600 g/mm e 1800 g/mm Pinhole confocale regolabile da 0 a 1500 um Microscopio Olympus BXFM-ILHS con Obiettivi 5X, 10x, 100X, 50X LWD, 100X LWD Tavolino portacampioni motorizzato XYZ per acquisizione mappe 3D e profili Funzione autofocus ottico o spettrale Detector CCD front illuminated Open electrode multi pin phased, range spettrale 200-1100 nm, raffreddamento Peltier multiplo, matrice da 1024 x 256 x 16 Telecamera a Colori per microscopio Multipass Cell Holder per campioni liquidi o ingombranti comprendente rinvio a 90° Sistema di EpiFluorescenza

---

Descrizione della tecnica

La spettrofotometria Raman utilizza come sorgente eccitatrice la radiazione monocromatica di un laser continuo nel visibile. La radiazione diffusa da un composto contiene il suo spettro di vibrazione. Le informazioni di carattere strutturale sono analoghe a quelle ottenibili con la spettrofotometria infrarossa; Raman ed infrarosso sono infatti metodi complementari.

---

Applicazioni generali

Possono essere analizzati campioni allo stato solido o liquido. Diversamente che in infrarosso, l'acqua è trasparente alla radiazione eccitatrice e le soluzioni acquose si prestano molto bene all'analisi. In caso di assorbimento elettronico la diffusione è severamente preclusa.

---

Applicazioni tecnologiche e industriali

Industria ceramica

Industria biomedicale

Industria dei materiali

Industria dei polimeri

Attività legate al restauro e ai beni culturali in genere

---

Tecniche disponibili

• Mappe Raman di superfici

---
